Ступени из просечно-профилированного настила

Технические параметры

Параметры Типовые размеры, мм
B1 — монтажная ширина ППН 150 / 200 / 300
H1 — высота полки ППН 40 / 50 / 75 (70 для ступеней с приварной монтажной планкой)
n — межосевое расстояние для крепления 90 / 120 / 150 / 180
L1 — длина ППН 600 / 800 / 1000

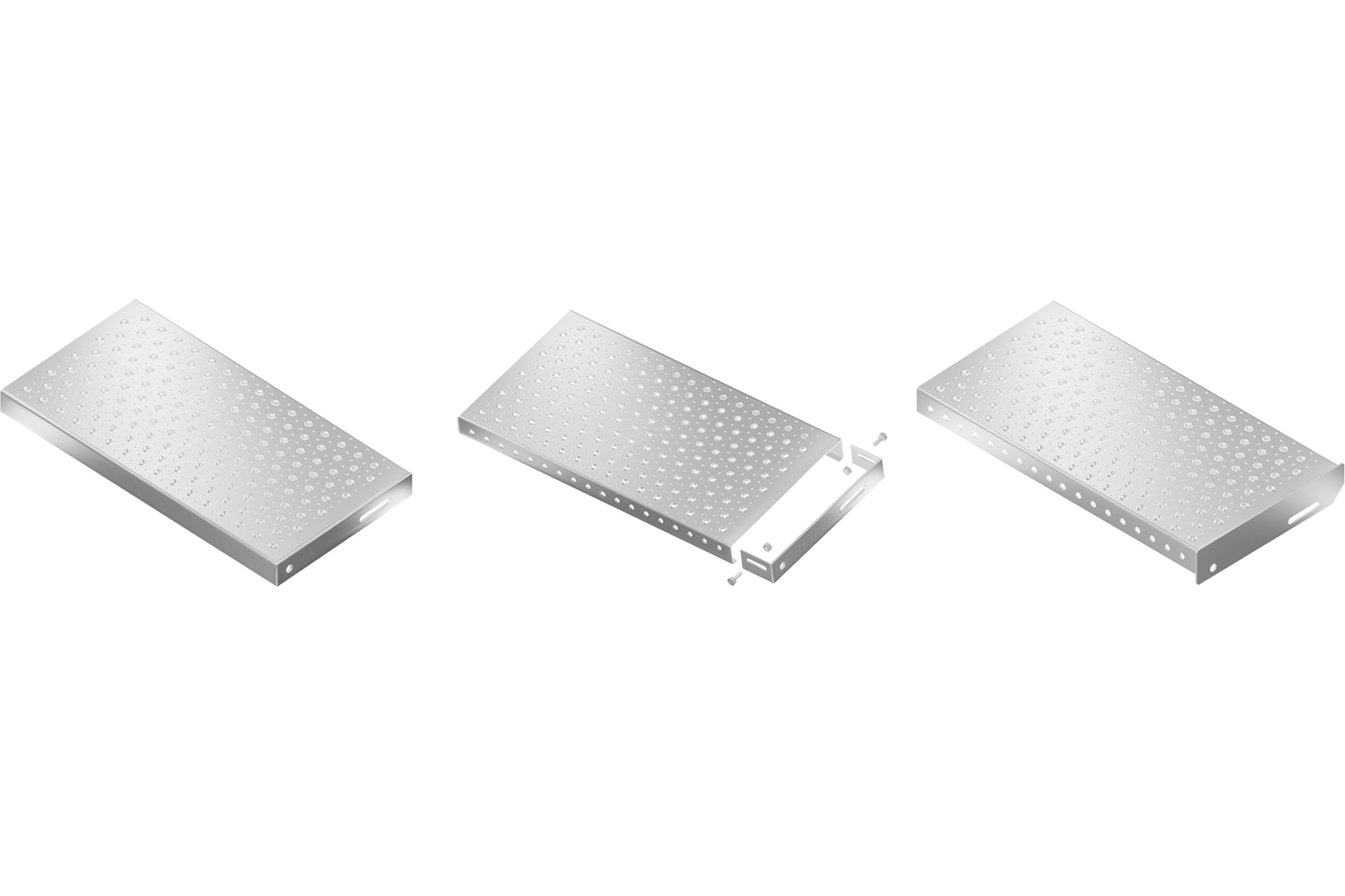

Ступени изготавливаются из всех видов профилированных решеток. Они отличаются от настила наличием на торцах монтажной планки с отверстиями для крепления к элементам конструкций. Монтажная планка может быть либо отогнутой либо приваренной, либо крепится к настилу при монтаже при помощи болтового соединения.

Длину ступеней рекомендуется выбирать из стандартного размерного ряда длин ступеней: 600, 700, 800, 900, 1000, 1100 и 1200 мм.
Варианты крепежа

Крепежный крюк


Поддерживающий зажим


S-образная скоба


Крепление болтом или саморезом через имеющиеся в ППН отверстия. Применимо для настилов типов «Круглый», «Трап», «Закрытый»


Гнутая монтажная планка для соединения настилов по длине или креплению ступеней из него к опорной конструкции


Соединение ППН в единую поверхность по ширине с помощью болтов с использованием прокладки


Соединение ППН в единую поверхность по ширине с помощью болтов без прокладки
